Konstruktionsleistungen und mehr

In einer guten Geschäftsbeziehung ist nicht nur das fachliche Wissen von Bedeutung. Auch die Chemie muss stimmen. Dabei ist der persönliche Kontakt sehr wichtig. Das Konstruktionsbüro Aßfalg ist kein anonymer Dienstleister, der Ihnen nur eine Konstruktion nach Ihren Vorgaben abliefert und dann eine Rechnung schreibt. Ich möchte Sie weiterbringen und Ihnen bei der Lösung ihrer Aufgabenstellungen mit Herzblut und Fachwissen zur Seite stehen.

Seit 1996 bin ich in verschiedenen Unternehmen und Bereichen als Konstrukteur tätig. Seit 1999 arbeite ich mit SolidWorks. Neben meiner Berufsausbildung als Maschinenschlosser (Industriemechaniker) und meinem Studium der Luft und Raumfahrttechnik verfüge ich über ein breites Wissen aus sehr unterschiedlichen Bereichen. Ich habe bereits Sonderhebebühnen mit 30 Tonnen Nennlast entwickelt, Schleif- und Schweißkabinen in der Größe eines Containers, aber auch Reinraumkomponenten aus Sonderwerkstoffen mit M2 Gewinden.

Als Schwerpunkt hat sich über die Jahre die Blech- und Schweißkonstruktion herausgebildet.

Tätigkeitsbereiche:

Blechkonstruktionen
Schweißkonstruktionen

Schweißvorrichtungen
Meßvorrichtungen

3D Druck
und vieles mehr

Projektbeispiele

Um Ihnen einen kleinen Überblick über meine Arbeit zu geben, habe ich nebenstehend einige Beispielprojekte für Sie zusammen gestellt.

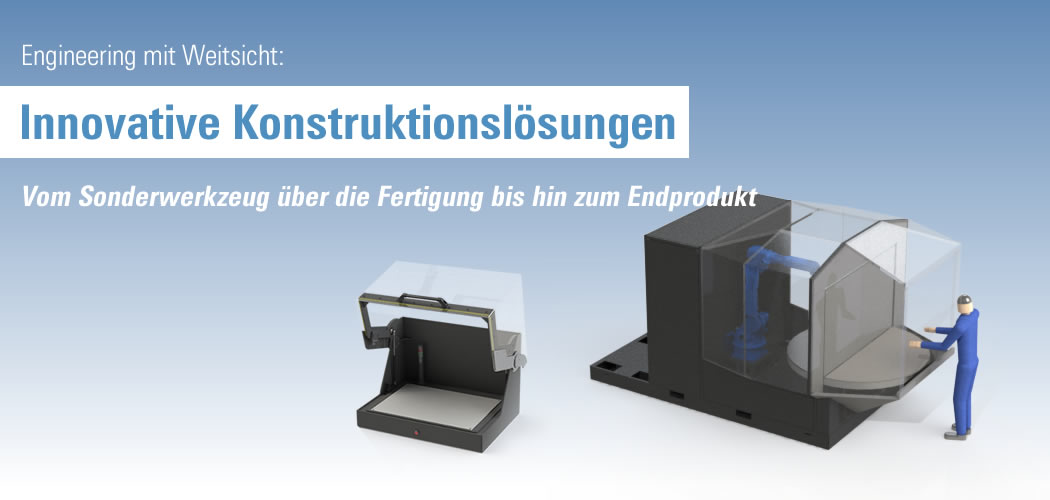

Roboterschweißkabine

Anforderungen:

geringe Stellfläche
vollständiger Aufbau der Anlage vor Auslieferung
LKW Transport der fertigen Anlage

Umsetzung:

Als Basis dient eine Schweißkonstruktion aus Laserteilen. Alle wichtigen Komponenten werden auf dieser montiert. Die Kabelführung ist vollständig in die Grundplatte integriert. Die Kabelkanäle sind dabei in sich geschlossen, so dass es zu keinen Beschädigungen der Kabel beim Transport kommen kann.
Das Blechgehäuse besteht aus mehreren Abschnitten, die je nach Projekt, an die jeweiligen Anforderungen angepasst werden können. Die Unterteilung in Abschnitte erleichtert diese Anpassung zusätzlich.

In der Grundplatte sind Taschen für einen Gabelstapler in denen die fertige Anlage direkt am Schwerpunkt aufgenommen werden kann.

Die Kabine ist im Bereich des Roboters verbreitert und erhöht, so dass trotz kleiner Stellfläche der Schweißroboter in seiner Beweglichkeit nicht eingeschränkt wird. Am höchsten Punkt ist eine Absaugung integriert.

Kundennutzen:

Durch den Aufbau auf einer Grundplatte kann die Anlage beim Hersteller vollständig montiert und in Betrieb genommen werden. Nach Abnahme durch den Kunden muss sie nur noch auf den LKW geladen und abtransportiert werden. Die Aufstellarbeiten beim Kunden sind innerhalb weniger Stunden erledigt.

Anlagengrundplatte

Anforderungen:

Einfacher Aufbau
Skalierbar in Größe und Steifigkeit
Kundenspezifische Anpassungen möglich

Umsetzung:

Der Unterbau der Grundplatte besteht vollständig aus Laserteilen die zu U-Profilen gekantet werden. Sie können entsprechend der Belastung in der Dicke angepasst werden, so dass der Materialeinsatz optimiert wird. Im Bereich hoher Belastung können bei Bedarf Verstärkungen eingesetzt werden.

Durch die Konstruktion können alle Kabel sicher im Inneren des Aufbaus verlegt werden. Sämtliche Durchführungen sind bereits enthalten und müssen nicht nachträglich erzeugt werden. Für das leichtere einführen von Kabeln können Durchbrüche vorgesehen werden, die nachträglich mit Blechen verschlossen werden.

Kundennutzen:

Verglichen mit einer Grundplatte aus Stahlprofilen ist die Materialausnutzung wesentlich besser. In der Regel erhält man eine höhere Biegesteifigkeit bei gleichzeitig geringerem Gewicht. Durch die Integration aller Durchbrüche und die Verwendung von Laserteilen ist keine Nacharbeit mehr notwendig

Kabine für Hochspannungstests

Anforderungen:

Sicher bis 10.000Volt, Luft und Kriechstrecken sind zu beachten
Gut einsehbar
Leicht und sicher zu öffnen mit möglichst großem Öffnungsbereich

Umsetzung:

Zum Einsatz kommt ein geschweißter Grundaufbau aus dickwandigem Kunststoff, der eine eingeschraubte und auswechselbare Grundplatte enthält. Die Haube aus Polycarbonat ermöglicht eine großzügige Sicht ins Innere. Die Haube wird von zwei Gasdruckfedern unterstützt. So ist es mit wenig Kraftaufwand möglich die Haube zu öffnen. Gleichzeitig wird ein unkontrolliertes absenken der Haube verhindert. Die Haubenlager sind austauschbar.

Kundennutzen:

Die ursprüngliche Kabine wurde für ein spezielles Kundenprojekt entwickelt. Durch die geschickte Konstruktion ist es jedoch möglich, die gesamte Kabine mit wenig Aufwand an andere Einsatzzwecke anzupassen. Dadurch ist die Kabine mittlerweile zu einem Serienprodukt geworden, welches in immer neuen Varianten gebaut wird
Im Unterbau sind verschiedene Durchbrüche vorgefräst, so dass sie vom Kunden mit wenig Kraftaufwand selbst herausgebrochen werden können. Dies ermöglicht eine Anpassung des Grundaufbaus durch den Kunden selbst.

Projektmanagement und Consulting

Bei großen Projekten müssen bereits zu Beginn wichtige Entscheidungen getroffen werden. Diese haben oft wesentlichen Einfluss auf die spätere Umsetzung der Arbeiten. Es ist deshalb sinnvoll, bereits im Vorfeld einen Konstrukteur mit hinzuzuziehen, der beratend tätig ist.

In diesem Zusammenhang kann ich Ihnen anbieten:

Vor Projektbeginn

Teilnahme an Projektbesprechungen
Unterstützung bei der Erstellung von Lasten- und Pflichtenheft
Entwurf von vereinfachten 3D Modellen für die Vorplanung

Entwurfs und Angebotsphase

Entwurf und Untersuchung von Varianten zur Entscheidungsfindung
Erstellung von gerenderten Bildern zur Vorschau
Erzeugung von 3D Druckmodellen für die bessere Vorstellung des Produktes

Fertigung / Produktion

Unterstützung bei Suche und Auswahl von Lieferanten
Erstellung von Montageanleitungen
Erstellung von Technischer Dokumentation
